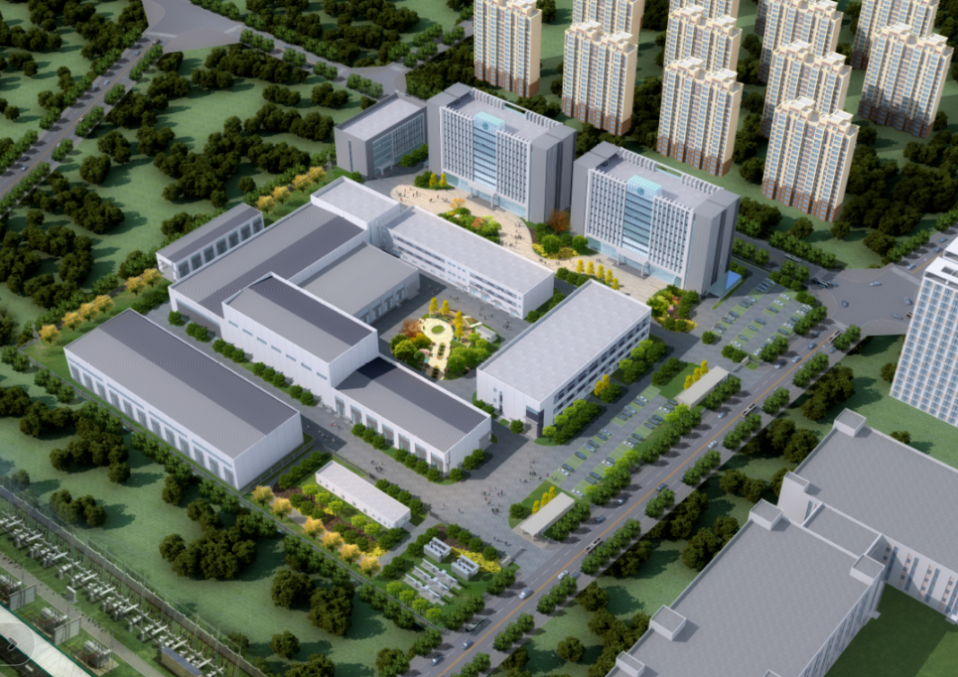

國網江蘇電力物資質量A級檢測基地（以下簡稱“A檢基地”）位于江蘇省徐州市銅山區，占地91.7畝，建設面積3.5萬平方米。覆蓋高電壓、大電流、環境、電磁兼容等530余項檢測項目，完成《電網物資質量檢測能力標準化建設導則》31類物資的A級檢測能力建設，是國家電網公司系統內配電網全品類、全項目、標準化檢測基地。我司主要完成其A級能力建設中的A類短路能力建設工作，包含：低壓短耐測試系統、變壓器突發短路測試系統與動熱穩定測試系統。

本次交付為一期項目，二期項目需要切換電源，采用2×2100MVA沖擊發電機做試驗電源。低壓短耐試驗能力可滿足420V/100kA，2s。動熱穩定試驗能力可滿足短時耐受電流831V/100kA，4s；峰值耐受電流255kA；變壓器最大試驗能力為10.5kV/2500kVA。

低壓短路試驗系統

開展低壓元器件、JP柜、0.4kV電纜分支箱、低壓成套柜、電流互感器等的短時耐受和短路性能試驗。

系統組成

分為試驗電源、主回路、試品端及測控系統四部分。

試驗電源由10kV電網電源單獨供電。

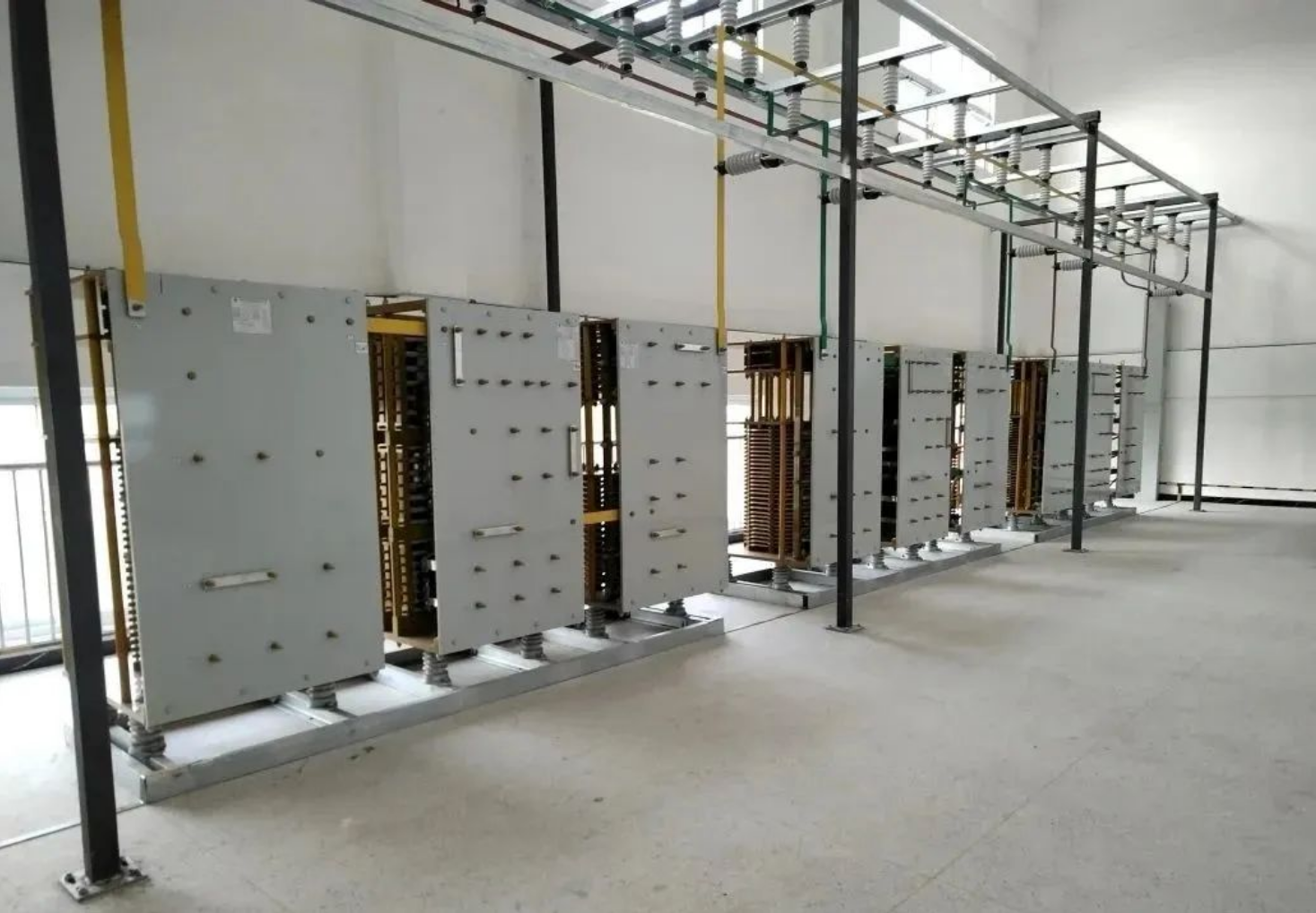

主回路主要包括高壓保護開關柜、試驗變壓器、高/低壓阻抗及低壓合閘開關。通過高/低壓阻抗的調節，可得到不同的試驗電流及功率因數等參數。

試品端主要包括兩個端口室，用于連接試品開展試驗。

測控系統主要包括控制設備、監控設備、測量設備；可任意時序控制，實時數據采集及數據分析。

本期試驗能力

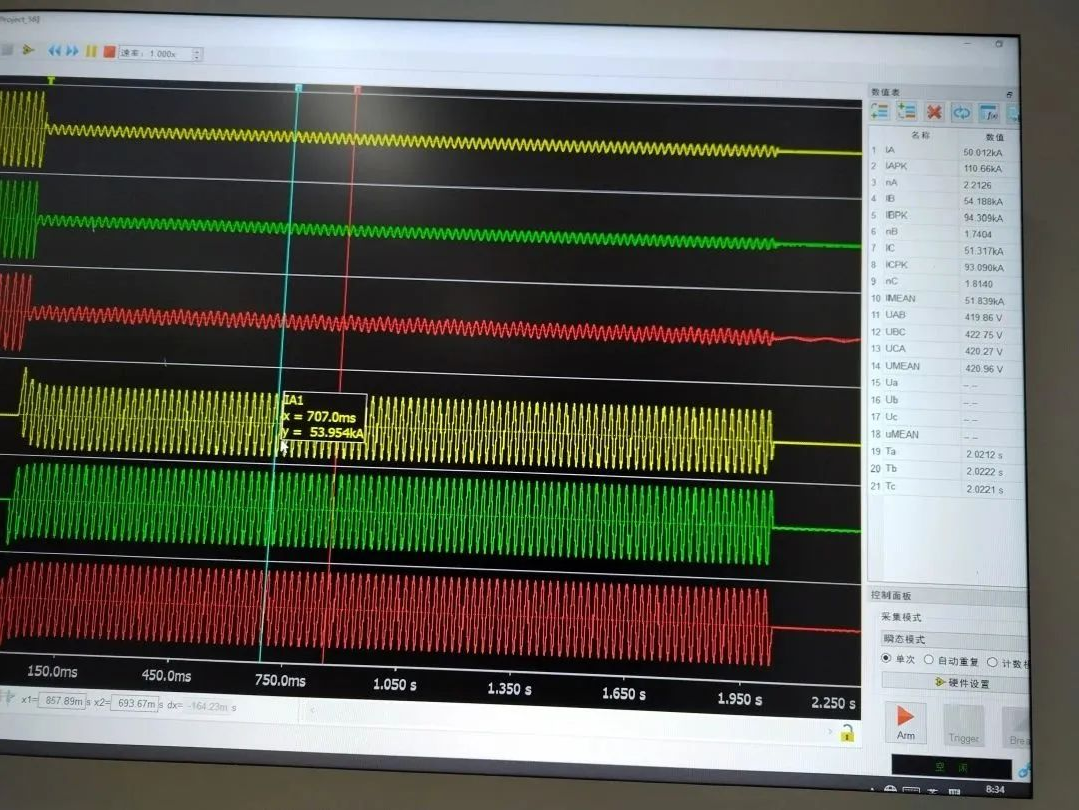

JP柜、0.4kV電纜分支箱短時耐受強度試驗:0.42kV，50kA，2s電流互感器短時電流試驗: 40kA，3s

動熱穩定試驗系統

開展10kV高壓開關柜、環網柜、斷路器、柱上開關、隔離開關、電纜分支箱等的短時耐受電流和峰值耐受電流試驗。

系統組成

分為試驗電源、主回路、試品端及測控系統四部分。

電源由電網電源、沖擊發電機電源組成。電網電源從220kV降壓站三相變壓器10kV低壓側引出，沖擊發電機電源從發電機出口端引出，經開關短路試驗中心10kV配電室接入試驗回路。

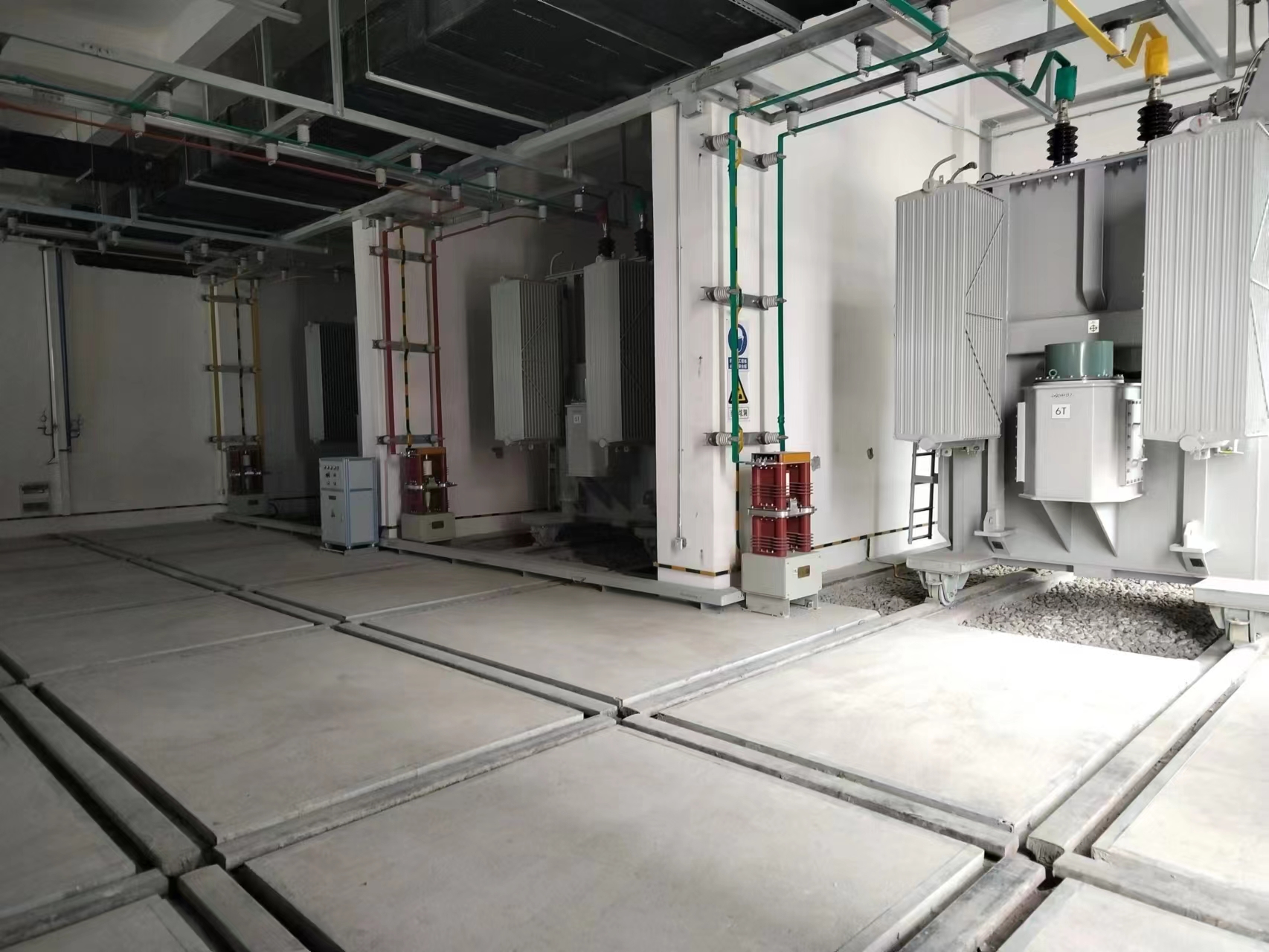

主回路主要包括3臺單相動熱穩定試驗變壓器、3臺單相有載柱式自耦調壓器及合閘開關等，通過調壓器調節試驗電流大小，通過變壓器變比達到預期試驗電流。

試品端主要包括端口室，用于連接試品開展試驗。

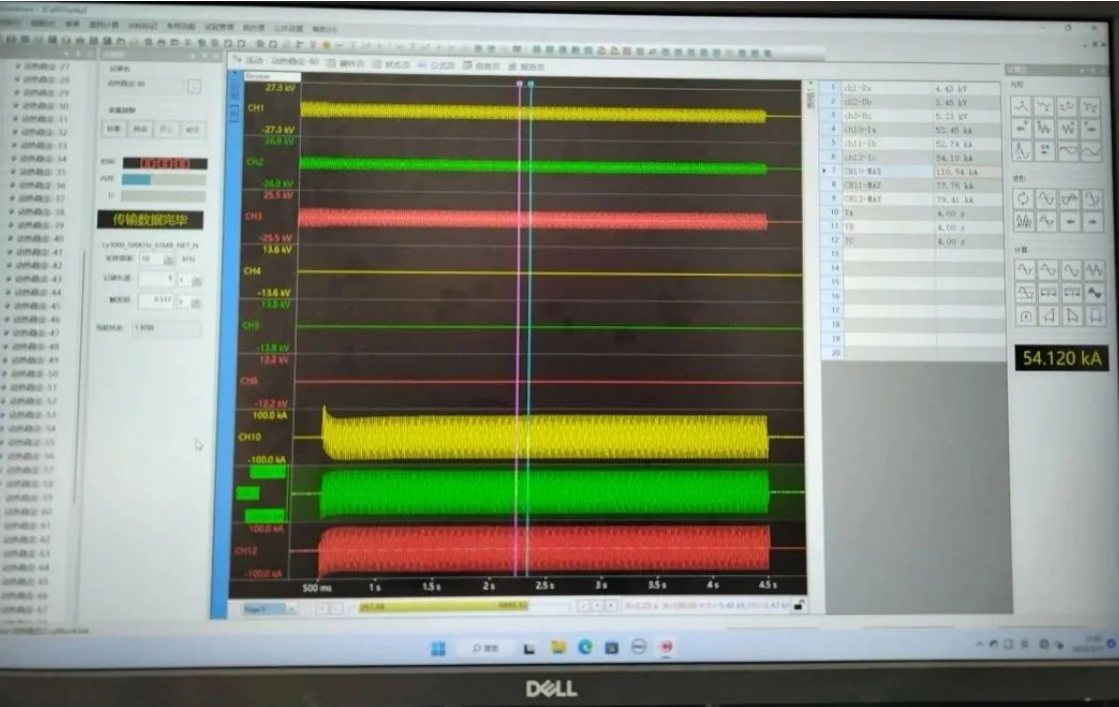

測控系統主要包括控制設備、監控設備、測量設備；可任意時序控制，實時數據采集及數據分析。

本期試驗能力

短時耐受電流:50kA，4s   峰值耐受電流:127.5kA

配變突短試驗系統

開展10kV配電變壓器、箱式變電站等的短路承受能力試驗。

系統組成

分為試驗電源、主回路、試品端及測控系統四部分。

試驗電源由電網電源單獨供電，試驗電流一般在5kA以下。

主回路主要包括調節電阻器，調節電抗器及合閘開關。電阻器用于限制試驗電流峰值，電抗器用于調節電流大小，合閘開關用于調整合閘角度及時間。

試品端主要包括兩個端口室，可遠程遙控進行切換。

測控系統主要包括控制設備、監控設備、測量設備；可任意時序控制，實時數據采集及數據分析。

本期試驗能力

變壓器突短系統最大試驗能力: 10.5kV，1250kVA (uk5%)，0.5s
